В настоящее время в России все большее распространение получают тормозные системы грузовых вагонов с раздельным приводом на тележки. Такие системы принято называть «тормозные системы с раздельным торможением». Раздельное торможение применяется для вагонов бункерного типа, длиннобазных вагонов с осевой нагрузкой 23,5 тс и для всех вагонов с осевой нагрузкой 25 тс. Особенностью данной конструкции является наличие двух тормозных цилиндров, расположенных на раме вагона, и двух рычажных передач, воздействующих независимо друг от друга на две тележки.
На заводах России и Украины за последнее десятилетие поставлено на производство более 20 моделей грузовых вагонов различных типов, оборудованных тормозными системами с раздельным торможением [1]. При этом все они имеют различную конструкцию и параметры. Отсутствие требований по унификации тормозных систем c раздельным торможением усложняет их проектирование, а также разработку эксплуатационной и ремонтной документации.
Таким образом, для повышения качества вновь разработанных тормозных систем, и упрощения процесса проектирования, эксплуатации и ремонта актуальным на сегодняшний день является создание их типоразмерного ряда в зависимости от типа вагона и его параметров.
В рамках решения данной задачи в Инженерном центре проведены исследования по разработке типоразмерного ряда тормозных систем с раздельным торможением для грузовых вагонов с осевой нагрузкой 23,5 тс. В ходе работ выполнен обзор и проанализирован российский опыт проектирования тормозных систем с раздельным приводом на тележки, а также и проведены многовариантные расчеты по выбору передаточных чисел тормозных рычажных передач в зависимости от типа вагона и его массовых характеристик. В результате сформирован типоразмерный ряд тормозных систем с раздельным торможением для вагонов с осевой нагрузкой 23,5 тс (порядок разработки показан на рис. 1).

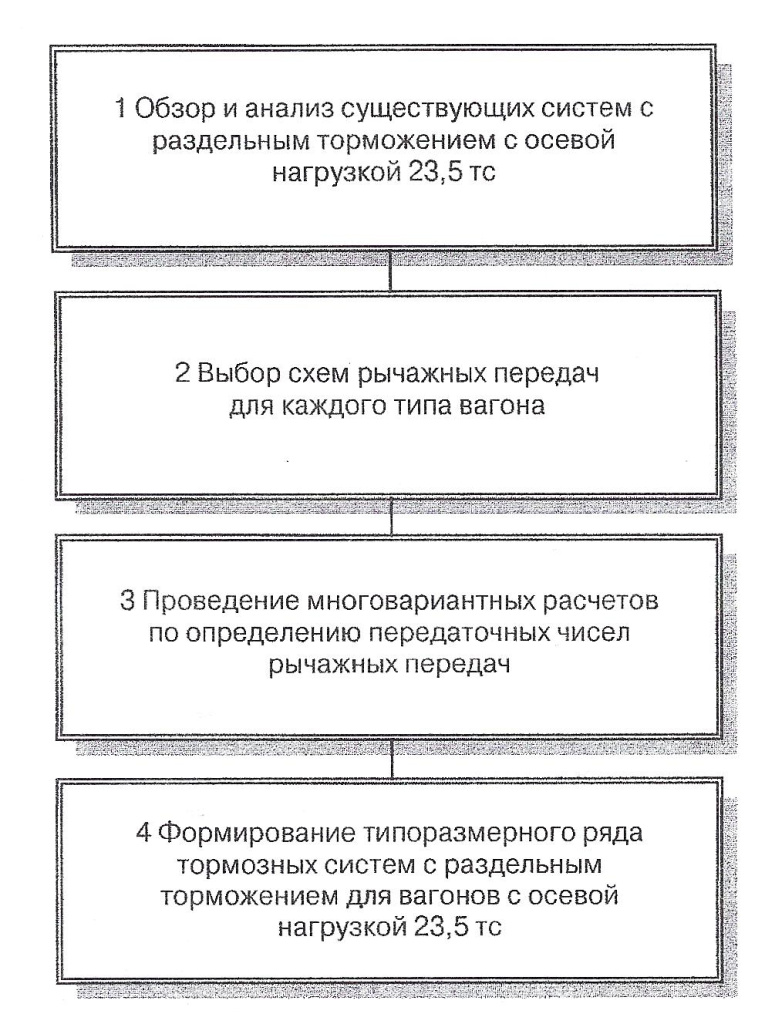

Рис. 1. Порядок разработки типоразмерного ряда тормозных систем с раздельным торможением

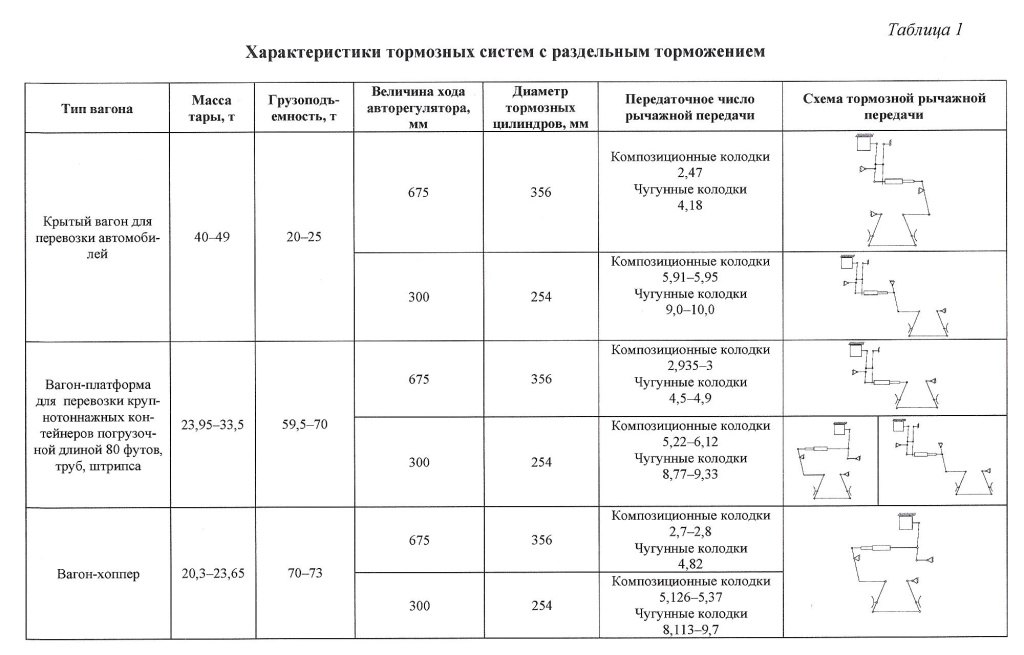

На первом этапе был выполнен обзор существующих тормозных систем с раздельным торможением с целью выявления их основных функциональных схем и параметров (табл.1). По результатам обзора установлено, что схема тормозной рычажной передачи зависит от конструктивных особенностей вагонов, на которые она устанавливается, а также от типа авторегулятора и тормозного цилиндра.
Конструктивные особенности вагона определяют местоположение рычажных передач и плоскости расположения рычагов. Так, например, у полувагонов, платформ и крытых вагонов рычажные передачи размещаются под рамой вагона, а рычаги находятся в горизонтальной плоскости, у вагонов-хопперов – в консольных частях, при этом рычаги располагаются как в горизонтальной, так и в вертикальной плоскостях.
Параметры авторегулятора определяют количество звеньев рычажной передачи. Например, при использовании в тормозной системе авторегулятора с ходом регулирования 675 мм рычажная передача, как правило, имеет один рычаг (кроме вагонов-хопперов, для которых увеличение числа рычагов обусловлено местоположением рычажных передач). Применение авторегуляторов с ходом регулирования 300 мм делает затруднительным использование передач с одним рычагом из-за недостаточности хода винта авторегулятора, вследствие чего в рычажных передачах используются два рычага.
Диаметр тормозного цилиндра влияет на передаточное число рычажной передачи. Применение цилиндров меньшего диаметра потребовало увеличения передаточного числа тормозной рычажной передачи, но при этом позволило уменьшить вес тормозных систем, сократить время зарядки, снизить расход воздуха. Поэтому в дальнейшем при формировании типоразмерного ряда как основной был принят вариант с использованием малогабаритных тормозных цилиндров.
В результате обзора было также выявлено, что даже при одинаковом диаметре тормозных цилиндров, таре и грузоподъемности вагонов передаточные числа существующих рычажных передач различаются. Данные различия объясняются отсутствием унификации тормозных систем с раздельным торможением.
Проведенный обзор позволил выявить для каждого типа вагона основные схемы и интервалы значений передаточных чисел существующих рычажных передач. А анализ технических параметров вагонов, оборудованных тормозными системами с раздельным торможением, дал возможность определить диапазоны значений массы тары и грузоподъемности, необходимые для проведения расчетных исследований.
На втором этапе работ были выбраны схемы рычажных передач. При этом основными критериями являлись: возможность размещения, минимальное количество звеньев рычажной передачи, возможность регулирования тормозной передачи во всем диапазоне толщин колодок вплоть до минимально допускаемой величины.
На третьем этапе для каждого типа вагона и выбранной схемы тормозной рычажной передачи были проведены многовариантные расчеты с целью определения передаточных чисел исходя из граничных условий. В качестве исходных данных для расчетов для каждого типа вагона принимались максимальные и минимальные значения массы тары и грузоподъемности, полученные в результате анализа технических характеристик вагонов, а в качестве граничных условий – минимально допускаемые коэффициенты нажатия тормозных колодок, условия отсутствия юза. Расчеты проводились как с учетом потерь от сжатия пружины авторегулятора, так и без их учета. Величина давления в тормозных цилиндрах принималась в соответствии с существующими нормативными требованиями [2]. При этом для каждого типа вагона рассмотрено несколько вариантов комплектаций тормозным оборудованием.
Расчеты передаточных чисел выполнялись стандартными методами, применяемыми при проектировании тормозных систем [3]. Сначала для использования граничных условий рассчитывались действительные силы нажатия тормозных колодок на колеса. Затем по действительным силам нажатия и характеристикам тормозного оборудования (диаметру тормозного цилиндра, усилиям предварительного сжатия, жесткости пружин тормозного цилиндра и авторегулятора и т. д.) определялись передаточные числа рычажных передач для груженого и порожнего вагонов.
В результате расчетов получены интервалы значений передаточных чисел тормозных рычажных передач для композиционных и чугунных колодок, которые удовлетворяют нормативным требованиям для всего диапазона массовых характеристик рассмотренных типов вагонов.
Например, для вагонов-платформ при оборудовании композиционными колодками, авторегулятором с ходом винта 300 мм и передаточным числом привода авторегулятора, приведенным к штоку тормозного цилиндра и равным 0,56, интервал значений передаточных чисел составляет от 5,64 до 5,85 (рис. 2).

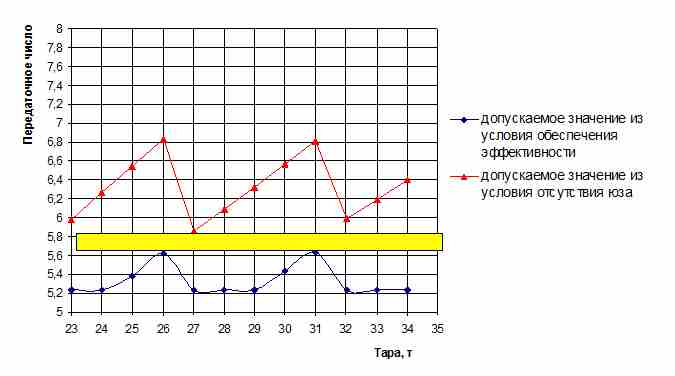

Рис. 2. Результаты расчета передаточных чисел для вагонов-платформ
Для вагонов-хопперов установлено, что при массе тары вагона менее 20,2 т (композиционные колодки) и менее 21,5 т (чугунные колодки) при применении малогабаритного оборудования невозможно подобрать передаточное число, так как максимально допускаемое значение из условия отсутствия юза ниже, чем минимально допускаемое передаточное число, полученное исходя из обеспечения эффективности торможения (рис. 3). Следовательно, для вагонов-хопперов с массой тары менее 21,5 т и грузоподъемности, соответствующей осевой нагрузке 23,5 тс, при применении малогабаритного оборудования невозможно спроектировать тормозную систему, удовлетворяющую нормативным требованиям. Существует три пути решения этой проблемы: снижение нормативных требований по эффективности торможения груженого вагона, уменьшение потерь при торможении груженого вагона, увеличение потерь при торможении порожнего вагона.

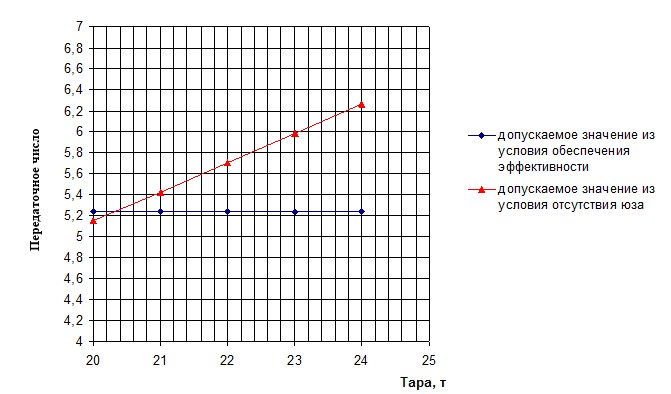

Рис. 3. Результаты расчета передаточных чисел для вагона-хоппера (тормозной цилиндр 254 мм)
При проведении исследований рассматривались два пути решения этой проблемы. Первый из них – сокращение потерь от привода авторегулятора и, как следствие, уменьшение допускаемого значения передаточного числа из условия обеспечения эффективности. Второй путь – увеличение потерь нажатий тормозных колодок за счет применения цилиндров с более жесткой отпускной пружиной и, следовательно, увеличение допускаемого передаточного числа из условия отсутствия юза.
По результатам расчетов был выбран второй путь, так как при использовании первого требуется значительное увеличение передаточного числа авторегулятора, что невозможно с точки зрения кинематической схемы передачи. Для реализации второго пути для вагонов-хопперов с массой тары до 21,5 т предложено применение тормозных цилиндров диаметром 356 мм с соответствующим передаточным числом рычажной передачи.
Для формирования типоразмерного ряда из полученных интервалов значений передаточных чисел рычажных передач для каждого типа вагона на основании экспертной оценки выбрано одно значение передаточного числа.

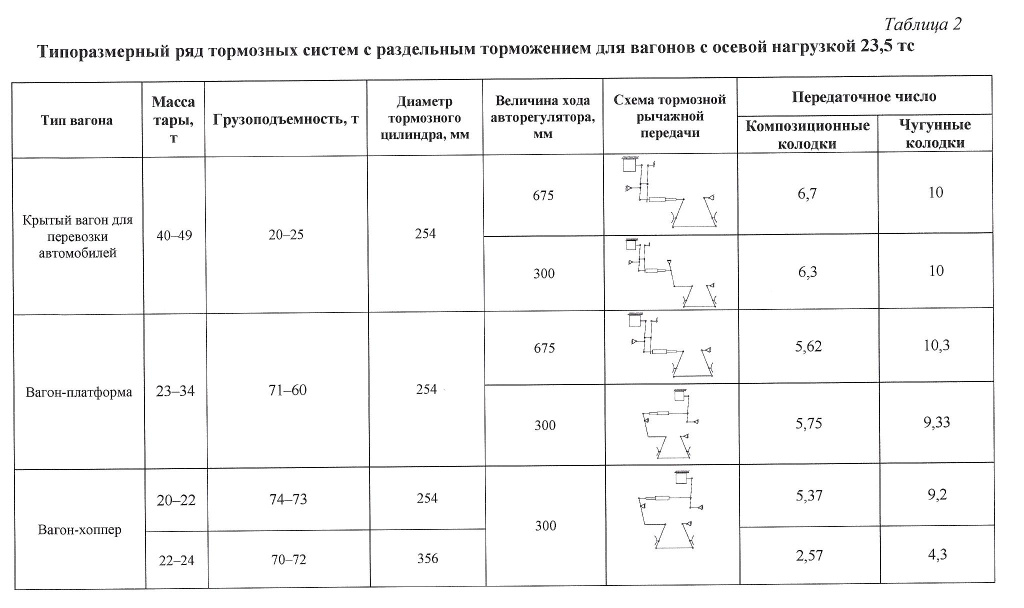

Таким образом, проведенный в Инженерном центре комплекс работ позволил разработать типоразмерный ряд тормозных систем с раздельным торможением для вагонов с осевой нагрузкой 23,5 тс (табл. 2), который дает возможность упростить процесс проектирования, эксплуатации и ремонта тормозных систем и унифицировать по типам вагонов тормозные системы с раздельным торможением.
В дальнейшем необходимо провести более детальное исследование типоразмерного ряда с целью определения параметров рычагов рычажных передач (см. рис. 1), а также разработку аналогичного типоразмерного ряда тормозных систем для вагонов с осевой нагрузкой 25 тс.
